Regulátory tlaku plynu

Přehled vyráběných regulátorů tlaku plynu od firmy MESURA.

Regulátory tlaku plynu

Regulátory bez přetlakového uzávěru

  • B6 / B10

 Regulátory s přetlakovým uzávěrem

  • B6-10-25N/M/U
  • B50N/M
  • D100N/M VSI

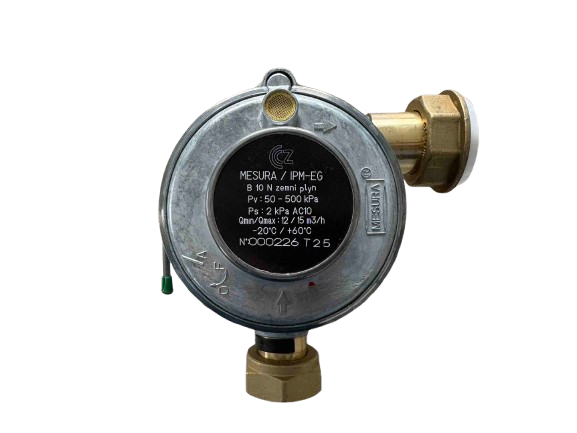

B6N - B10N (6 a 10 m3/h)

Série B6 a B10 jsou rohové dvoustupňové regulátory pro středotlak s vysokou mírou přesnosti (DIN 33822:RA5-SG20) navržené pro využití pro domácí nebo průmyslové přípojky na LPG a zemní plyn s daným výstupním tlakem (2 kPa). Regulátory jsou schváleny Gaz de France (GDF).



Standardní specifikace:

  • Regulátor včetně podtlakového uzávěru a bezpečnostního ventilu
  • Jmenovitý objem:  6 a 10 m3/h zemního plynu (max 7,2 ; 12 m3/h)
  • Vstupní tlak: 50 – 500 kPa
  • Výstupní tlak: 2 kPa
  • Hmotnost: 1,5 kg

Materiály:

  • Těleso a kryt: Zamak 3 (ISO: ZNAL4)
  • Vnitřní součásti: Nitrile NBR, ušlechtilá ocel, mosaz.

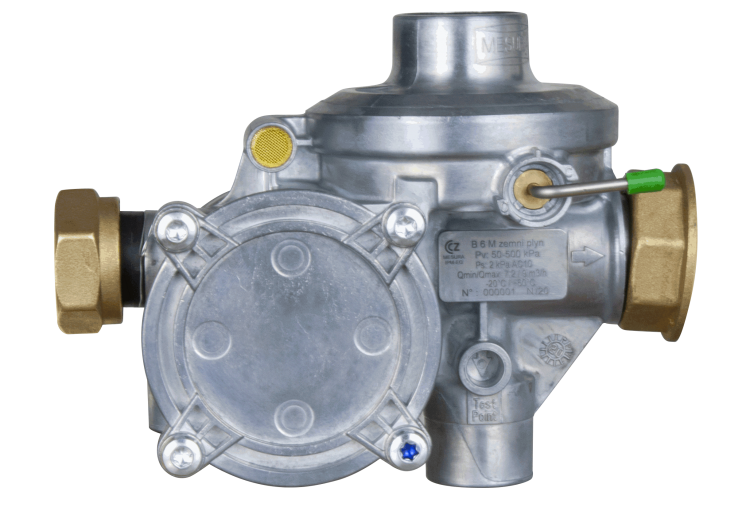

B6-10 M/U (6, 10 m3/h)

Série B6 - B10 M/U jsou přímé/"účkové" dvoustupňové regulátory pro středotlak s vysokou mírou přesnosti (DIN 33822:RA5-SG20) navržené pro využití pro domácí nebo průmyslové přípojky na LPG a zemní plyn.



Standardní specifikace:

  • Regulátor včetně podtlakového uzávěru (U.P.S.O.) a pojistného ventilu
  • Jmenovitý objem: 6, 10 m3/h zemního plynu
  • Vstupní tlak: od 0.2 do 5 bar
  • Výstupní tlak: 20 mbar fixní
  • Hmotnost: 1,5 kg

Materiály:

  • Těleso a kryt: Zamack 3 (ISO ZNAL4)
  • Vnitřní součásti: Nitril NBR; nerez ocel; mosaz a hliník

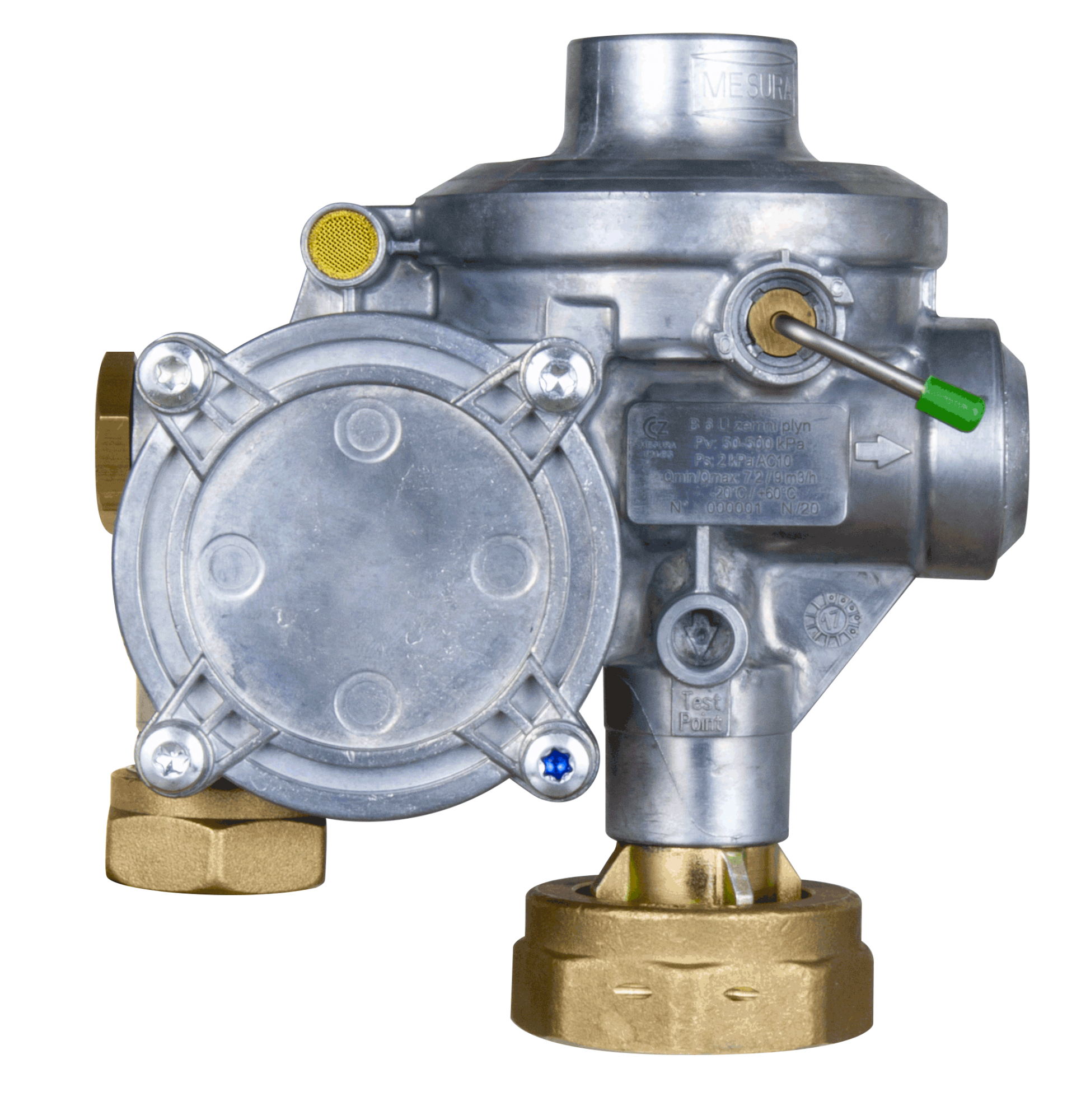

B25N/M/U (25 m3/h)

Série B25 N/M/U jsou dvoustupňové regulátory pro středotlak s vysokou mírou přesnosti (DIN 33822:RA5-SG20) navržené pro využití pro domácí nebo průmyslové přípojky na LPG a zemní plyn s daným nebo nastavitelným výstupním tlakem. Regulátory schválené ITALGASem.

Standardní specifikace:

  • Regulátor včetně přetlakového uzávěru, podtlakového uzávěru a bezpečnostního ventilu (všechna tři zabezpečení jsou volitelná)
  • Jmenovitý objem:  25 m3/h zemního plynu
  • Vstupní tlak: od 0,1 do 5 bar
  • Výstupní tlak: 20 mbar fixní
  • Hmotnost: 1,5 kg
  • Také v provedení do zemních modulů

Materiály:

  • Těleso a kryt: Zamack 3 (ISO ZNAL4)
  • Vnitřní součásti: Nitril NBR, nerez ocel, mosaz a hliník

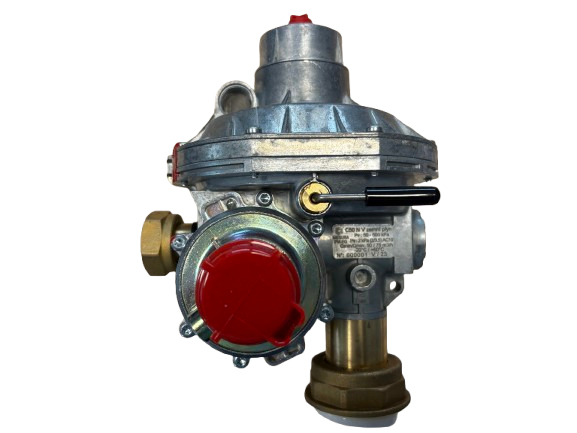

B50N/M (50 m3/h)

Série B50 N/M jsou dvoustupňové regulátory pro středotlak s vysokou mírou přesnosti (DIN 33822:RA5-SG20) navržené pro využití pro domácí nebo průmyslové přípojky na LPG a zemní plyn s daným nebo nastavitelným výstupním tlakem. Regulátory schválené ITALGASem.

Standardní specifikace:

  • Regulátor včetně přetlakového uzávěru, podtlakového uzávěru a bezpečnostního ventilu
  • Jmenovitý objem: 60 m3/h (n): 1900SCFH zemního plynu, LP
  • Vstupní tlak: od 50 do 500 kPa
  • Výstupní tlak: od 1,5 do 3,5 kPa
  • Hmotnost: 3,12 kg s O.P.S.O.
  • Také v provedení do zemních modulů

Materiály:

  • Těleso a kryt: Zamak 3 (ISO: ZNAL4)
  • Vnitřní součásti: Nitril NBR, nerez ocel, mosaz, hliník







MESURA C25, C50 a D100 s nastavením výstupního tlaku

Regulátory MESURA C25, C50 a D100 mohou být vybaveny zařízením umožňujícím nastavení výstupního tlaku.

Tyto regulátory poznáte tak, že mají nad regulační membránou 2 stupně zařízení s červenou plastovou zátkou. Po odšroubování této zátky se odkryje zapuštěný šroubek. Použitím plochého šroubováku lze otáčením tohoto šroubku výstupní tlak: snižovat otáčíme-li ve směru hodinových ručiček, nebo zvyšovat otáčíme-li proti směru hodinových ručiček.
Sledujte změnu tlaku na manometru. Rozsah možného nastavení je uveden na štítku.

C25 rozsah 20 - 30 mbar

C50 rozsah 20 - 35 mbar

D100 20 - 50 mbar nebo 50 - 100 mbar


Úpravy smí provádět pouze pracovníci vlastnící potřebná osvědčení a kteří jsou zaškoleni na montáž regulátorů zn. MESURA jejím zástupcem na českém trhu firmou IPM-EG.

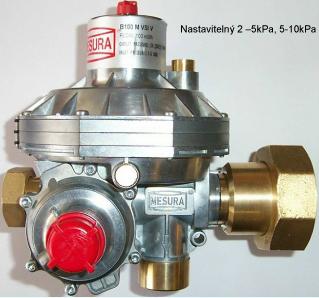

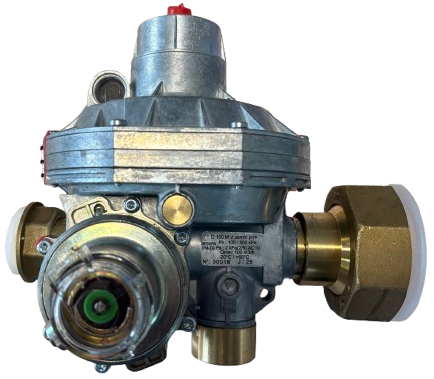

D100 N, M

Charakteristika

Regulátor D100 max N (připojení rohové 90°) a M (připojení p římé 180°) je dvoustupňový st ředotlaký regulátor s vysokou přesností dle (DIN 33822: AC10 – SG30) a zkoušený dle PED 97/23/CE.

Použití

Výrobek pro použití na domovní, komerční nebo průmyslové využití na zemní plyn nebo LPG použitý ve skříňkách a rozvodných stanicích plynu s plynoměrem nebo bez něj. Dodávané také v provedení do zemních modulů.

Technická data

Jmenovitý průtok 100 m3/h zemního plynu při 100 kPa vstupního tlaku

  • Vstupní tlak: mini / maxi: 10 – 600 kPa
  • Výstupní tlak: pevný dle specifikace nebo nastavitelný
  • Vstupní připojení: 1" BSP F
  • Výstupní připojení:  2" BSP F

Bezpečnostní prvky

  • Přetlakový bezpečnostní uzávěr s ručním restartem (O.P.S.O.)
  • Podtlakový bezpečnostní uzávěr s ručním restartem (U.P.S.O.)
  • Integrovaný automatický pojistný ventil

Materiál

  • Těleso a víko: Zamak 3 (ISO: ZnAl 4)
  • Vnitřní součástky: Nitrile NBR; nerezavějící ocel;bronz; hliník

Nastavení

  • Rozdílné vstupní (1") a výstupní šroubení (2")
  • Regulátor dodávaný bez pomocného ventilu
  • Místo k měření výstupního tlaku

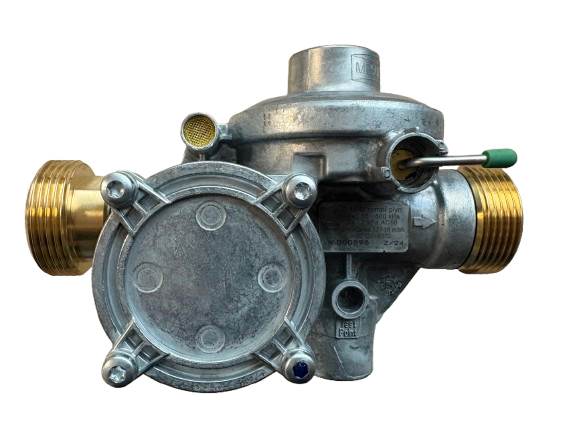

B10M DEGAS

Série B10M DEGAS  jsou dvoustupňové regulátory pro středotlak s vysokou mírou přesnosti. (DIN 33822:RA5-SG20)



Užití: určeno pro domácí přípojky  na zemní plyn s  připojením přímých rozměrů používaných u regulátorů maďarské produkce.

Standardní specifikace

  • Jmenovitý objem: 10 m3/h zemního plynu (max 12 m3/h)
  • Vstupní tlak: od 30 do 500 kPa
  • Výstupní tlak: 2 kPa
  • Váha: 1,3 kg

Materiály

  • Těleso regulátoru: Zamak 3 (ISO: ZNAL4)
  • Vnitřní sou částky: Nitril NBR, ušlechtilá ocel, mosaz, hliník

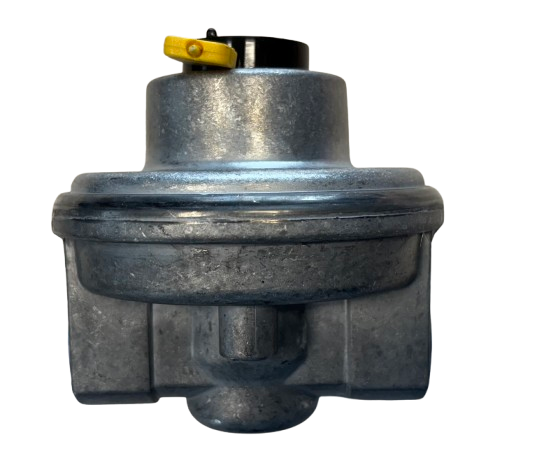

Vyrovnávací regulátor A6

Je jednostupňový regulátor pro nízkotlak do 400 mbar navržený pro využití pro domácí přípojky na zemní plyn.

Tento regulátor obsahuje podtlakový uzávěr (volitelně) a má jmenovitý průtok 6 m3/h při vstupním tlaku 25 mbar.

Vstup 3/4" vnitřní, výstup 3/4" vnitřní.

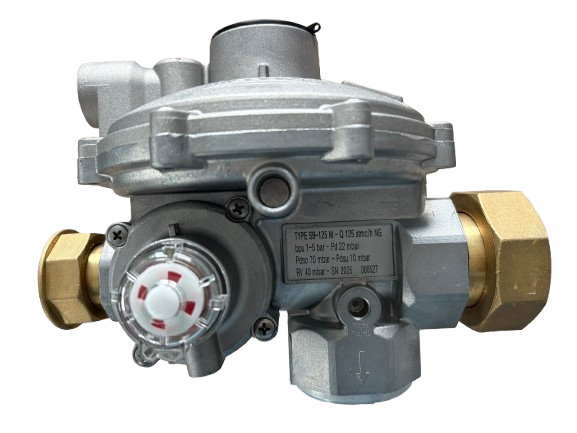

Regulátor tlaku plynu D125

Charakteristika
Regulátor tlaku plynu D125 je nejvýkonnější dvoustupňový regulátor na českém trhu.
Umožňuje nastavení výstupního tlaku použitím konkrétních řídicích pružin.
Regulátor je nastavován na požadovanou hodnotu již při výrobě a možnou úpravu výstupního tlaku a bezpečnostních prvků lze dosáhnout nastavením nebo výměnou pružin.
Regulátor je možné instalovat v horizontální i vertikální poloze.
Výrobek pro použití na domovní, komerční nebo průmyslové využití na zemní plyn, LPG nebo jiné druhy nekorozivních plynů a předem upravené stabilní plyny.

Materiál:
Těleso a víko: EN AC 46500 EN1706 hliník
Vnitřní součástky: mosaz, hliník, nerezavějící ocel, NBR pryž EN549

Technická data
Jmenovitá kapacita: až do 150 m3/h
Vstupní tlak: 0,04 – 8,6 bar
Výstupní tlak: 15 – 500 mbar
Vstupní připojení: 5/4“ převlečná matice
Výstupní připojení: 2“ převlečná matice
Provozní teplota: -30 až 60 °C

Bezpečnostní prvky:
Vestavěné sítko umístěné na vstupu regulátoru
Pojistný ventil
Anti-resetovací zařízení
Zablokování v případě prasknutí membrány druhé fáze
Bezpečnostního rychlouzávěr reagující na podtlak UPSO a přetlak OPSO, mimo nastavené hodnoty



Rozměry:



Průtoková křivka:
